橋梁用高強度ワイヤ

概要

長大吊橋では、スパン長の増加に伴って自重が増加し、同じ強度のケーブルを用いた場合、必要なケーブル断面は大きくなっていきます。
長大吊橋の主ケーブルに高強度のワイヤを用いれば、ケーブル断面が減少し、架設工事の効率化、主塔高さの低減や補剛構造の簡素化が実現できます。
明石海峡大橋では、180kgf/mm2(1770N/mm)ワイヤが開発され主ケーブルに使用されています。

材料特性

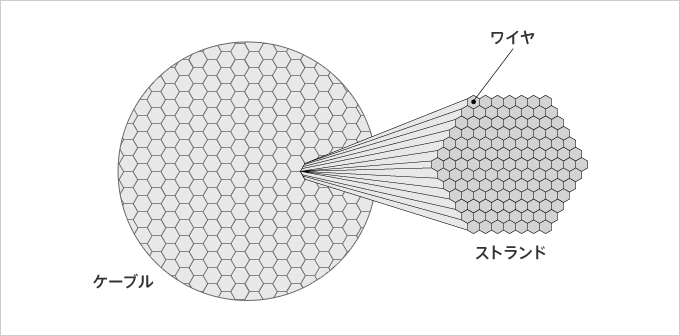

ケーブルの断面図

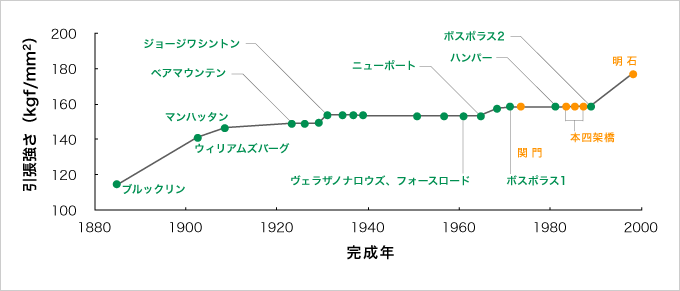

ケーブルワイヤの強度の変還

ケーブル用ワイヤの主要特性比較

項目			1570N/mm2級	1770N/mm2級
線材	主成分	C(%)	0.75〜0.80	0.80〜0.85
		Si(%)	0.12〜0.32	0.80〜1.00
		Mn(%)	0.60〜0.90	0.60〜0.90
亜鉛めっき ワイヤ	機械的性質	引張強さ(N/mm2)	1570〜1770	1770〜1960
		全伸び耐力(N/mm2)	≧1160(0.7%)	≧1370(0.8%)
		伸び(%)	≧4	≧4
		巻き付け(3d)	折損なし	折損なし
		ねじり(回)	≧14	≧14
	Zn 付着量(g/m2)		≧300	≧300
	Zn 付着性(5d巻き付け)		剥離なし	剥離なし
	フリーコイル径(m)		≧4	≧4

効果

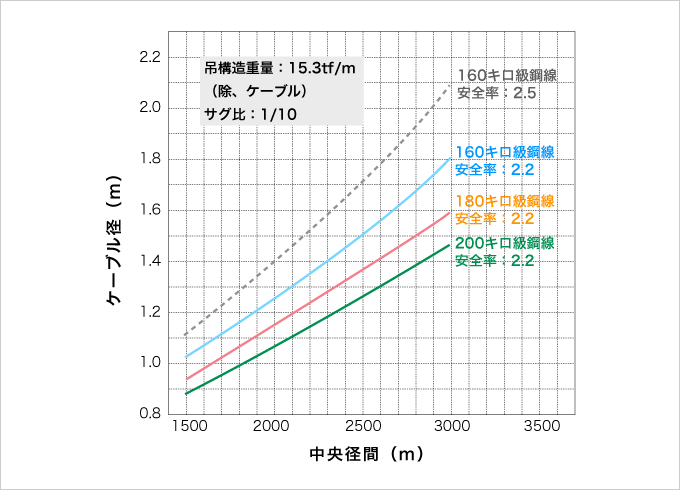

吊橋のスパン長とケーブル強度に関する試算

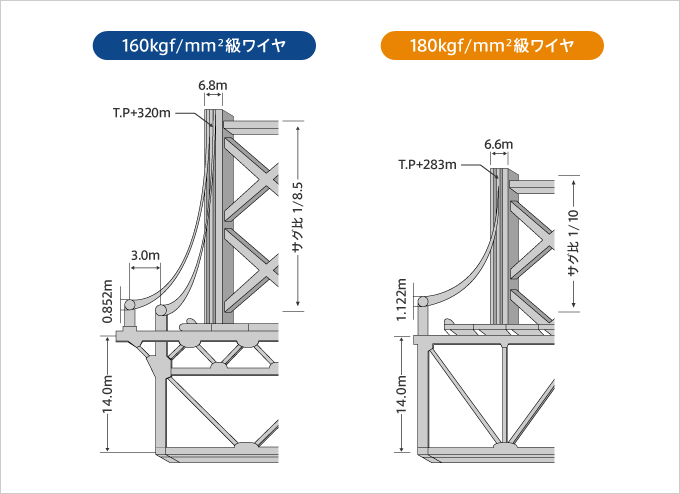

高張力ケーブル(160キロ→180キロ)による構造変更の例
