ＬＰ鋼板

概要

LP鋼板(Longitudinally Profiled Steel Plate)とは、長手方向に直線的に板厚を変化させた鋼板です。
鋼構造物の断面力が急変する部位に用いると、必要断面力に応じた合理的な断面構成と接合部の等厚化が可能になり、鋼重低減や加工数削減によりコスト削減が期待できます。

材料特性

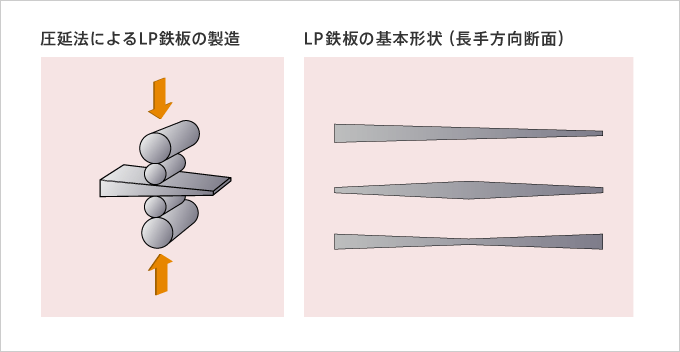

(1)製造法

(2)製造可能寸法

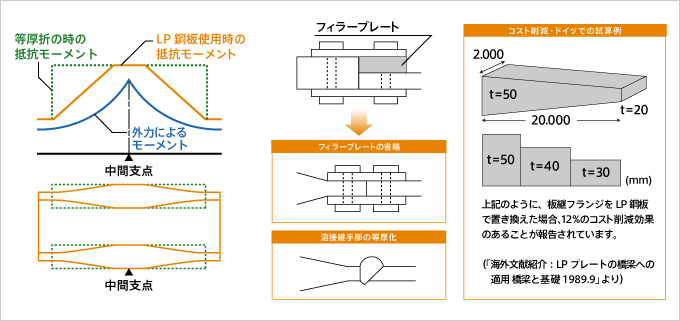

効果

(1)必要断面力に応じた合理的な断面構成

• 等厚設計桁に比べて、鋼材の重量を低減できます。
• 特に断面の大きな２主桁橋で効果が大きくなります。

(2)接合部の等厚化

• ボルト接合部でフィラープレートの省略ができます。
• 溶接継手部のテーパー加工が不要となります。
